Ekspandery przejść do systemu RACS 5

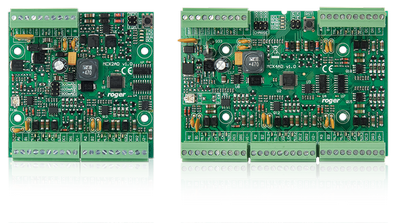

Do oferty systemu RACS 5 wdrożono nowe ekspandery we/wy typu MCX2D i MCX4D.

Ekspandery przeznaczone są do kompleksowej obsługi 4 (MCX4D) lub 2 (MCX2D) przejść zbudowanych na bazie czytników serii MCT z interfejsem komunikacyjnym RS485. Dla każdego z obsługiwanych przejść ekspandery udostępniają niezależną grupę zacisków zawierającą 2 wejścia, 2 wyjścia, 2 wyjścia zasilania (1,0A i 0,2A) oraz zaciski magistrali RS485. Wszystkie wyjścia ekspandera są zabezpieczone elektronicznie w ten sposób aby awaria na jednym przejściu nie miała wpływu na funkcjonowanie przejść pozostałych.

Ekspandery wymagają zasilania z zewnętrznego zasilacza 13,8VDC, który jest jednocześnie źródłem zasilania kontrolera dostępu, czytników, zamków i innych elementów przejścia. Na każde z obsługiwanych przejść ekspander oferuje prąd 1,2A, który z reguły jest wystarczając do zasilania elektrozaczepów rewersyjnych lub zwór magnetycznych. Ekspander współpracuje z akumulatorem rezerwowym, który w zależności od potrzeb może być ładowany prądem o wartości 0,3A, 0,6A lub 0,9A. Połączenia elektryczne są realizowane za pośrednictwem wyjmowanych zacisków śrubowych, które ułatwiają wykonanie połączeń elektrycznych w czasie instalacji oraz serwisowania.

Pomimo tego, że ekspandery zostały zaprojektowane z myślą o obsłudze przejść mogą być również wykorzystane w innych do innych funkcji na identycznych zasadach, co standardowe ekspandery we/wy. Ekspandery MCX4D i MCX2D oferowane są jako moduły elektroniczne lub w fabrycznych zestawach kontroli dostępu. Do zasilania ekspanderów rekomenduje się stosowanie dedykowanych zasilaczy sieciowych typu PS2D, PS4D i PS8D.
